17.1 基础简介

17.1.1 BP 神经网络概述

BP神经网络是一种多层前馈神经网络，该网络的主要特点是信号前向传递，误差反向传播。在前向传递中，输入信号从输入层经隐含层逐层处理，直至输出层。每一层的神经元状态只影响下一层的神经元状态。如果输出层得不到期望输出，则转入反向传播，根据预测误差调整网络权值和阁值，从而使BP神经网络预测输出不断逼近期望输出。BP神经网络的拓扑结构如图17-1所示。

XI，X2，…，Xn是BP神经网络的输入值，Y1，Y2，…，Ym是BP神经网络的预测值，ω_ij和ω_jk为BP神经网络的权值。从图17-1中可以看出，BP神经网络可以看成一个非线性函数，网络输入值和预测值分别为该函数的自变量和因变量。当输入节点数为N、输出节点数为M时，BP神经网络就表达了从N个自变量到M个因变量的函数映射关系。

BP神经网络在使用前要训练网络，通过训练可以使网络具有联想记忆和预测能力。BP神经网络的训练过程包括以下几个步骤。

网络初始化。根据系统输入输出序列(X,Y)确定网络输入层节点数N、隐含层节点数L、输出层节点数M，初始化输入层、隐含层和输出层神经元之间的连接权值ω_ij、ω_jk初始化隐含层阑值α、输出层阔值b，给定学习速率和神经元激励函数。

固隐含层输出计算。根据输入向量X，输入层和隐含层间的连接权值的及隐含层阔值α，计算隐含层输出H。

其中，L为隐含层节点数;f为激励函数，该函数有多种表达形式，诸如logsig、tansig、purelin等形式。

固输出层输出计算。根据隐含层输出H、连接权值ω_jk和阈值b，计算BP神经网络预测输出0。

误差计算。根据网络预测输出0和期望输出y，计算网络预测误差e。

权值更新。根据网络预测误差e更新网络连接权值的和ω_jk。

阈值更新。根据网络预测误差e更新网络节点阔值a、b。

回判断算法迭代是否结束，若没有结束，则返回。

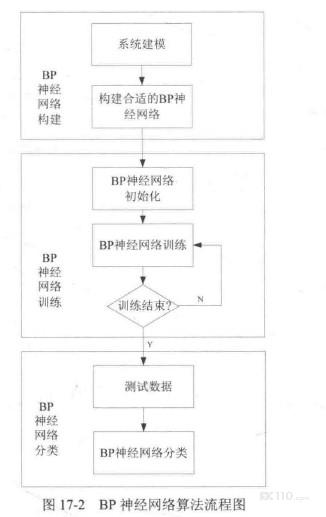

因此，基于BP神经网络的算法建模包括BP神经网络构建、BP神经网络训练和BP神经网络分类三步，算法流程如图17-2所示。

1. BP神经网络的具体实现

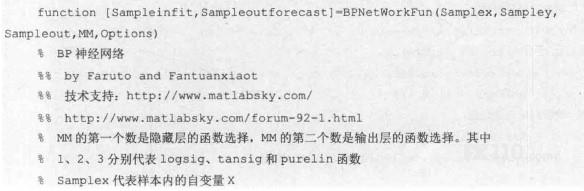

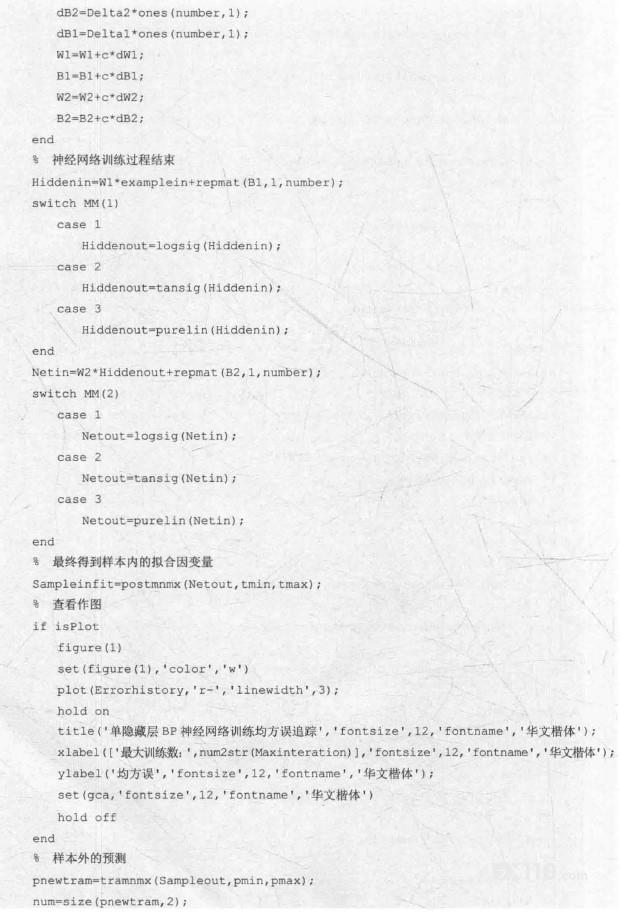

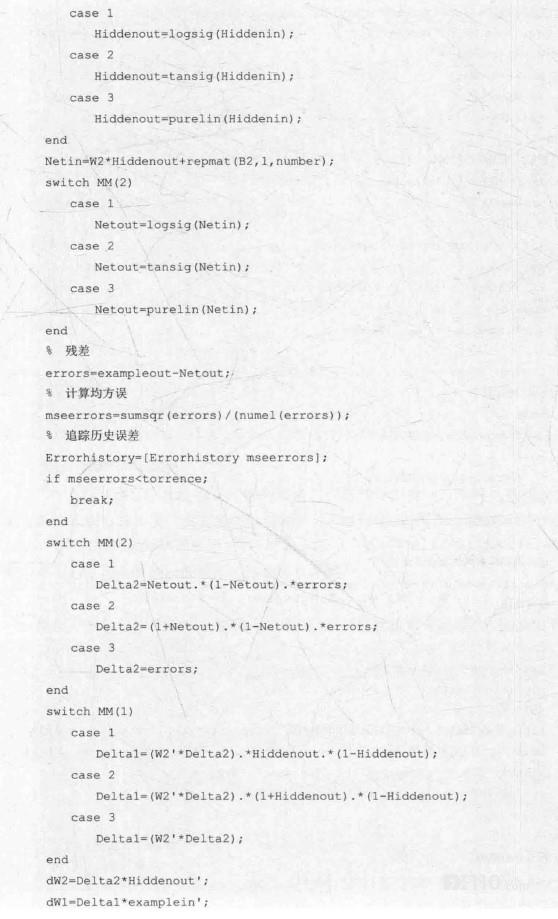

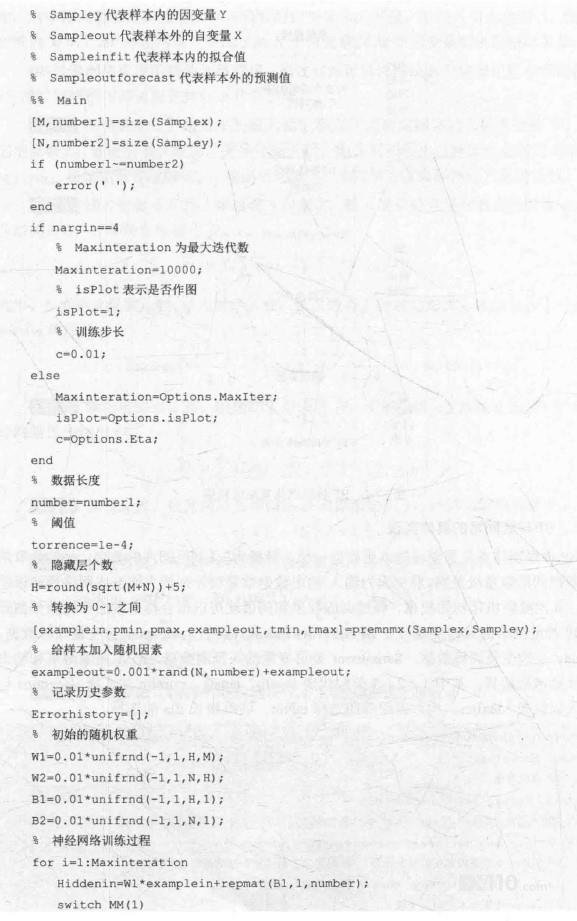

BP神经网络首先需要将样本进行归一化，转换为[-1，1]区间内的数字，目的是取消各维数据间的数量级差别，避免因为输入/输出数据数量级差别较大而造成网络预测误差较大。其次要随机化初始权重，经过训练权重和阈值就可以拟合样本数据和检验预测数据。BP神经网络的具体实现可见BPNetWorkFun.m，其中Samplex是自变量训练数据，Sampley是因变量训练数据，Sampleout是自变量输入预测数据，MM是隐藏层和输出层的激励函数选择，其中l、2、3分别代表logsig、tansig、purelin的选择，Options包括最大训练数Maxlter、均方误跟踪图选择isPlot、训练步长Eta的选择。

2. 改进的BP神经网络

BP神经网络是采用梯度修正法作为权值和阈值的学习算法，从网络预测误差的负梯度方向修正权值和阐值，没有考虑以前经验的积累，学习过程收敛缓慢。对于这个问题，可以采用附加动量方法来解决。附加动量方法见下式，其中，ω(k)、ω(k-l)、ω(k-2)分别为k、k-1、k-2时刻的权值，α为动量学习率。

ω(k)=ω(k-1)+ △ω(k) +α(ω(k -1)-ω(k - 2))

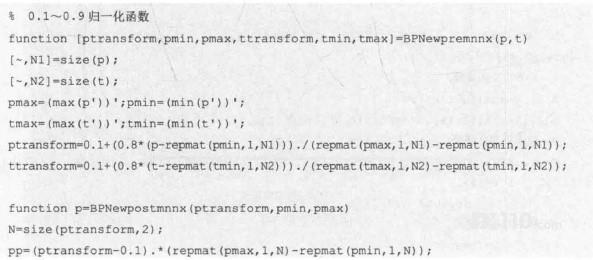

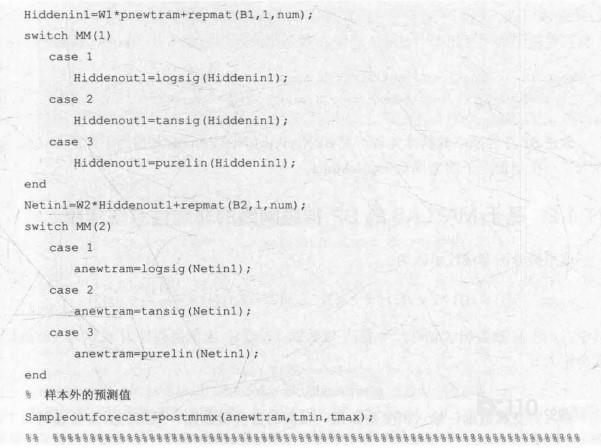

如果将归一化函数改造成0.l ~0.9之间，则可以使收敛效果更佳，具体见如下代码：

17.1.2 基于MATLAB的BP神经网络的非线性系统建模

这里拟合的非线性函数为：

其中，x是M维数据(M=3)，y是N维数据(N=2)。隐藏层数目H设定为Cround为四舍五入)：

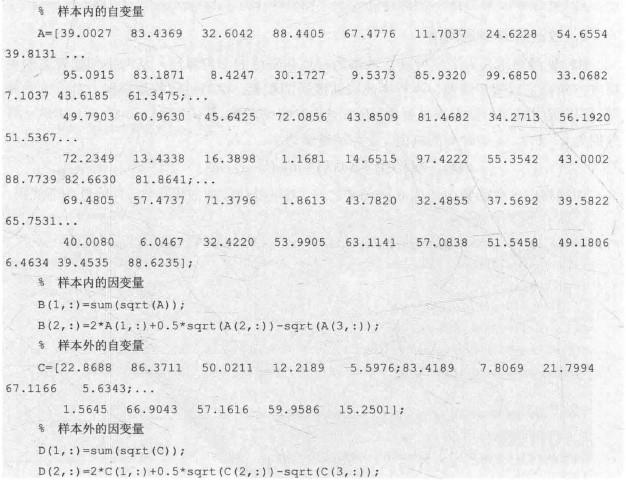

输入自变量数据、输入因变量数据、预测的自变量数据、预测的因变量数据如下：

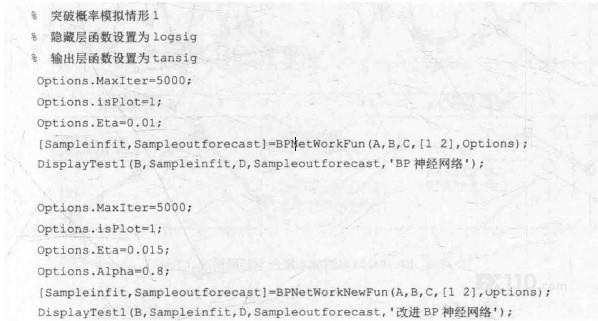

BP神经网络和改进的BP神经网络的拟合与预测代码如下，具体可见TestBPNetWorkl.m，其中隐藏层的激励函数选择为logsig，输出层的激励函数选择为tansig。

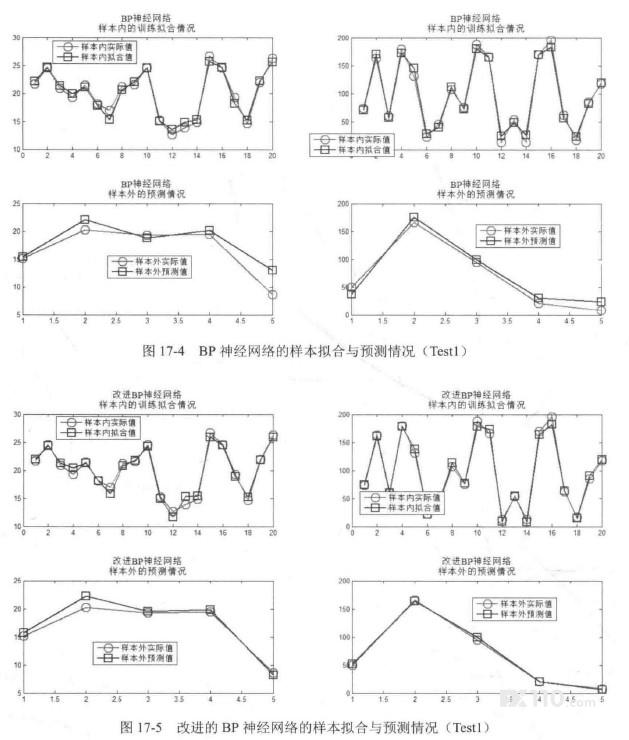

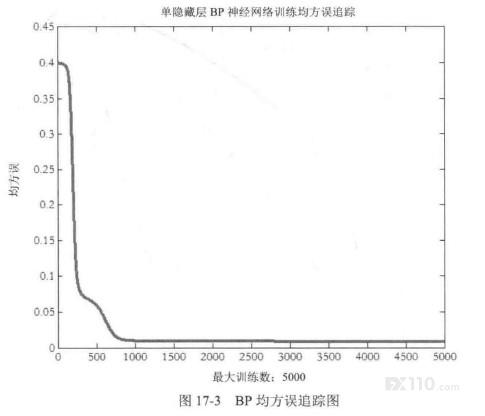

最终结果(均方误跟踪和数据)如图17-3~图17-5所示。从BP神经网络的预测结果来看，BP神经网络可以较为准确地预测非线性函数的输出。

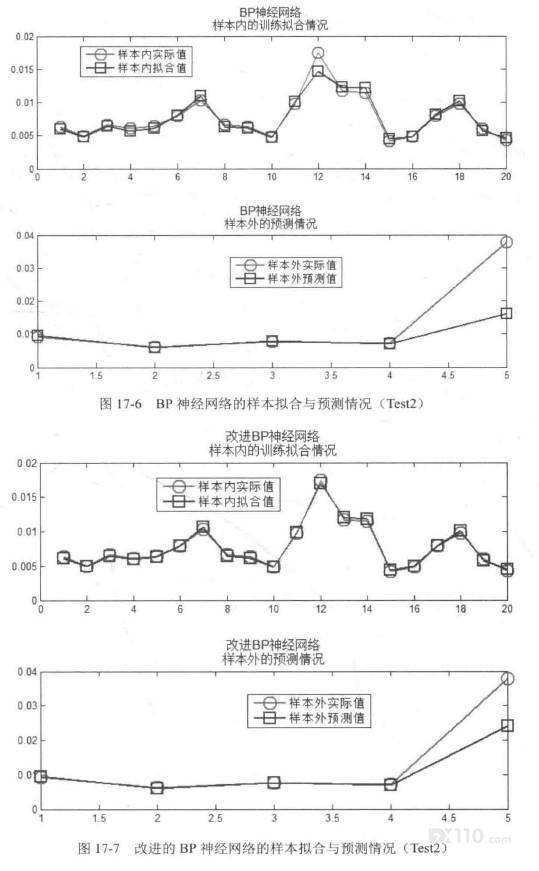

另一个BP神经网络非线性系统建模的例子可见TestBPNetWork2.m，具体效果如图17-6和图17-7所示。
