价格地标矩阵的运用
要想在同一时间把价格反转图、钥匙图、圈叉图和砖块图的作用发挥得淋漓尽致，最好的方法就是生成价格地标矩阵。这是个具有创新型的办法，是对以上四种图形的数据进行整合与设计，达到确认它们的主要信号的目的。既然很多交易者的操作界面上看不到或看不全这几种技术图形，那么价格地标矩阵就恰好为这些人提供了另一种可供选择的方式。它可以运用相应的结构逻辑，将蜡烛图中的开盘价、高点、低点和收盘价数据转化为数据表的形式，并能提供多重的提示与预警。这个概念让交易者既能够得到使用这些技术图的好处，又不必真的在界面上把它们显示出来。
让我们来看看在不同的交易品种中，是如何将数据转换为矩阵的。我们将依次演示欧元/美元、黄金、原油、DAX和标普指数的价格地标矩阵。原则上讲，我们可以把这个方法用在任何一个交易晶种上。
首先，我们来仔细审视一下价格地标矩阵的主要结构（注：所有例子里的数据来自彭博社）。
价格地标矩阵的组成部分
第一部分：原始价格数据
价格地标矩阵是数据库的电子数据表，这样交易者就可以得到从价格反转图、钥匙图、砖块图和圈叉图等不同角度产生的数据。这样的矩阵是由如下几个部分组成的。第一部分就是使用者的输入内容。这个输入部分的具体内容会因技术图形类型的不同而有所区别。在这个部分里，还包括了使用者对图形相应参数的设置。就价格反转图来说，是要设定它是几线反转，对砖块图来说，要设定的是砖块的对应值，而钥匙图需要设定的是反转的点数，圈叉图则要设定方格的对应值和反转的格数。
矩阵的第二部分是原始价格数据部分，它主要是用来存储和显示价格数据的。
第三部分是数据处理单元，它列出的数据都是编程需要的所有关键信息，如日期、开盘价、高点、低点和收盘价（见表11.1）。这个部分对于那些想要自己编程的交易者来说很重要。
接下来就是价格地标矩阵图，当中有这几种技术图形的截图，同时上面还标有各自的关键地标价。
第二部分：与价格反转图对应的矩阵组成部分

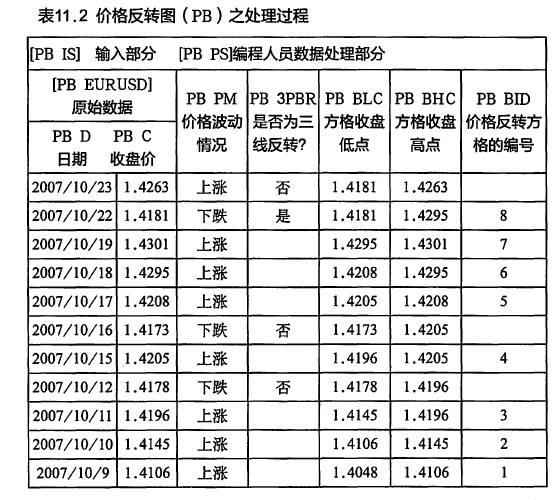

这里列出的是与价格反转图对应的各个组成部分。价格反转图的数据处理部分包括（见表11.2）：
》价格波动情况（PM）：指的是价格是在上涨还是下跌。
》价格反转（PR）：指的是反转是否已经发生。
》方格低点收盘（BLC）：指的是在低点价位收盘。
》方格高点收盘（BHC）：指的是在高点价位收盘。
》价格反转方格的编号（BID）：指的是反转柱体对应的方格编号。

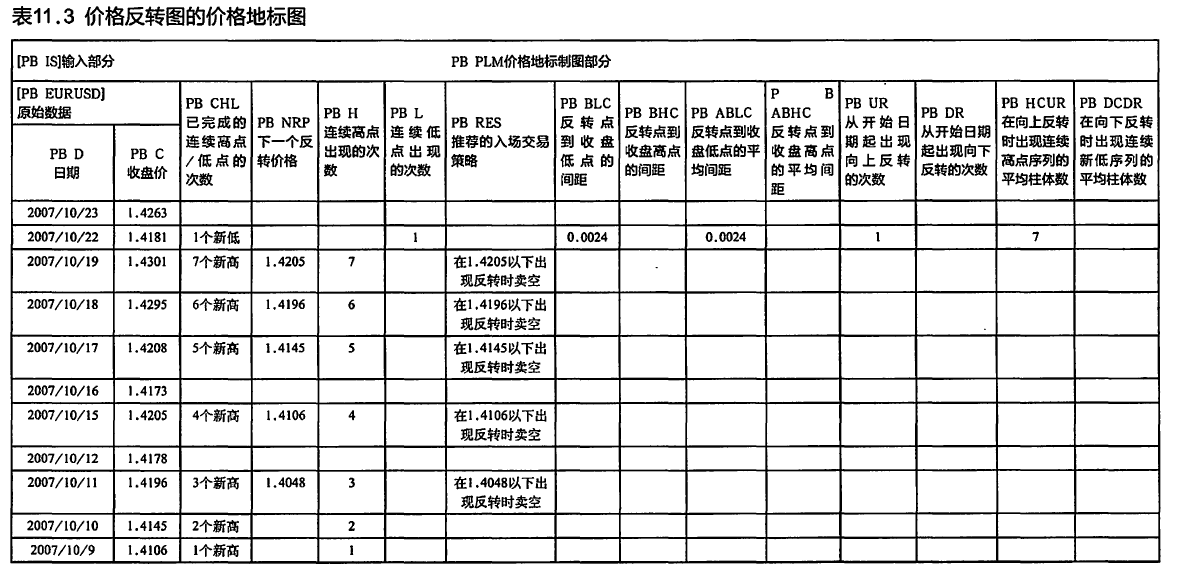

与价格反转图对应的价格地标的制图部分（见表11.3）包括但并不限于以下几栏：
》已完成的连续高点/低点的次数（它可以告诉我们反转柱体出现后向上或向下的序列走了多远）
》下一个反转价格
》推荐的入场交易策略（指明了买入或卖出的点位）
》反转点到收盘低点的间距
》反转点到收盘高点的间距
》反转点到收盘低点的平均间距
》反转点到收盘高点的平均间距
》从开始日期起出现向上反转的次数
》从开始日期起出现向下反转的次数
》在向上反转时出现连续高点序列的平均柱体数
》在向下反转时出现连续新低序列的平均柱体数
第三部分：与钥匙图对应的矩阵组成部分

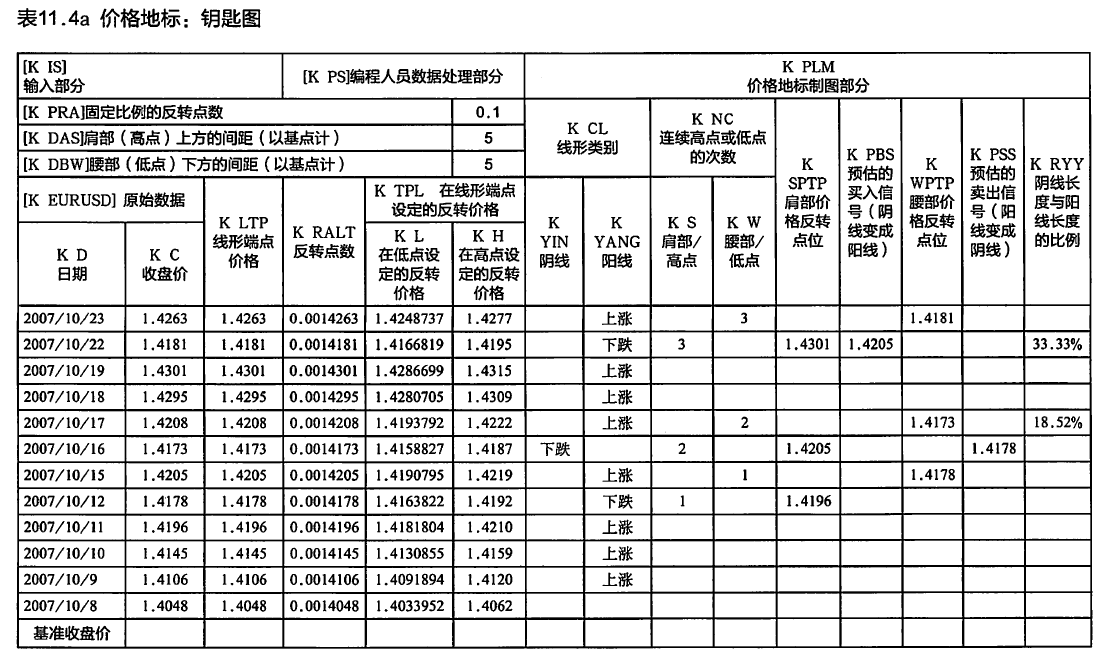

在与钥匙图对应的价格地标矩阵中，显示的是在钥匙图分析法中独有的关键数据（见表11.4a）。钥匙图的原始数据只采用收盘价，所以你不会看到在其他图形的矩阵中列出的开盘价、高点和低点。在使用者设定参数的输入部分，还有使用者所设定的反转点数，发出下单信号所需的与肩部或腰部的间距。它们包括：
》日期
》收盘价
》线形端点价格（阳线或阴线的起始价格）
》反转点数（从线形端点起形成肩部和腰部所要求的最小点数）
下面这几栏属于其价格矩阵的制图部分，对价格数据中的关键内容进行了说明：
》阴线
》阳线
》出现连续高点（肩部）的次数
》出现连续低点（腰部）的次数
》肩部价格反转点位
》预估的买入信号：阴线变成阳线
》腰部价格反转点位
》预估的卖出信号：阳线变成阴线
》阴线长度与阳线长度的比例
第四部分：与砖块图对应的短阵组成部分

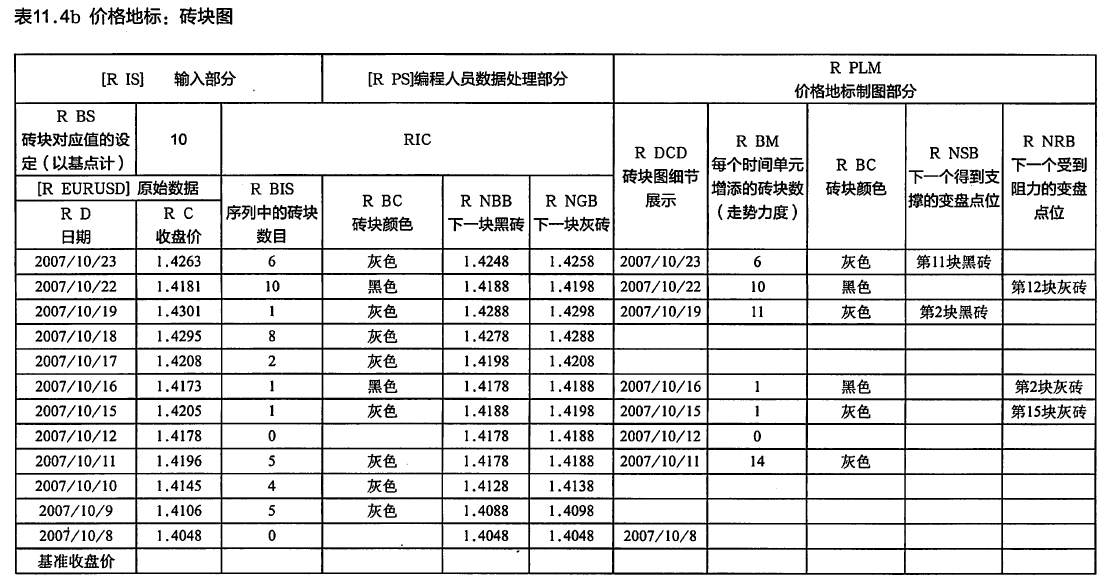

砖块图（见表11.4a和表11.4b）的价格地标矩阵由输入、处理和制图这三部分组成，其中包含的是与砖块图有关的信息。它们包括但不限于以下内容：
》使用者对砖块对应值的设定
》日期
》收盘价
》砖块序列的数目
》砖块颜色
》下一块黑砖
》下一块灰转
》添加砖块的数目
》砖块颜色
》下一个得到支撑的变盘点位
》下一个受到阻力的变盘点位
》每分钟增添的砖块数

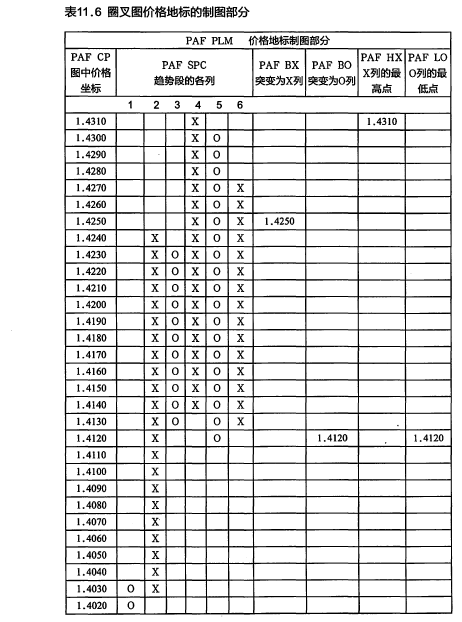

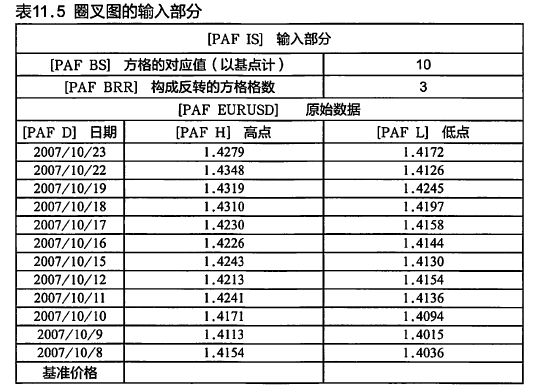

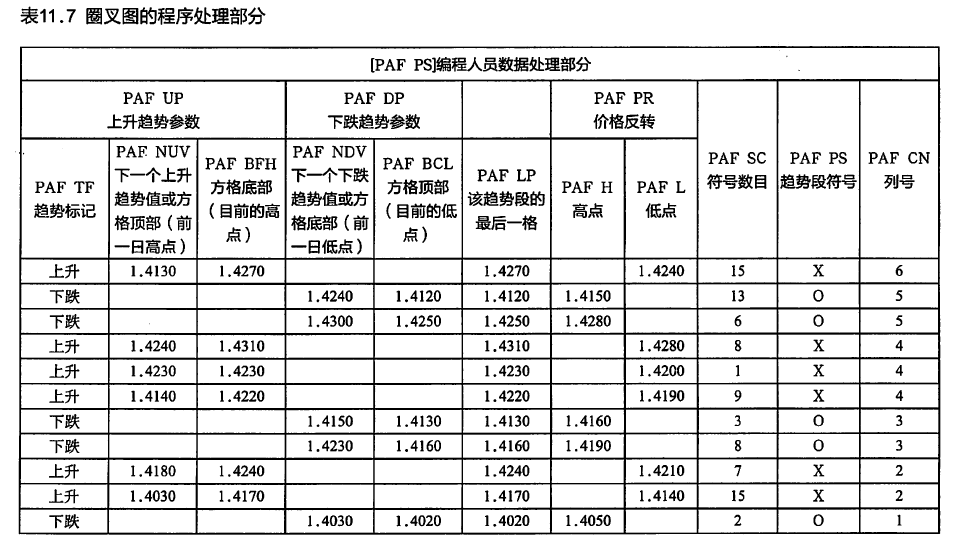

第五部分：与圈叉图对应的矩阵组成部分对于圈叉图来说，相关价格数据同样也是在其特有的各栏中进行排列和展示，（见表11.5至表11.7），它们包括但不限于以下几栏：
》方格的对应值（使用者对方格的设定）
》构成反转的方格格数（关于价格反转的设定）
》日期
》高点
》低点
》图中价格坐标
》趋势段的各列
》突变为X列
》突变为O列
》X列的最高点
》O列的最低点
》趋势标记（趋势方向）
》下一个上升趋势值或方格顶部
》下一个上升趋势值或方格底部
》下一个下跌趋势值或方格底部
》方格顶部（低点）
》该趋势段的最后一格
》价格反转：高点
》价格反转：低点
》符号数目
》趋势段符号
价格地标矩阵图
构建价格地标矩阵的中心思想就是每个技术图形都会提供一个或更多的关键性警示信号。这些警示可以是对于趋势方向的预测，也可以是支撑线和阻力线的点位，或者是投资者情绪的转变等等。之所以会产生各种不同的警示信号，那是因为各个技术图形在构建的时候遵循的逻辑各有不同。这样就将价格数据分别转变为价格反转图、钥匙图、圈叉图和砖块图等外观各异的走势图。价格地标矩阵图可以显示这四种图形的任意一种，也可以把它们全都显示出来。结果我们就能够从全新的角度来审视价格的运行情况。

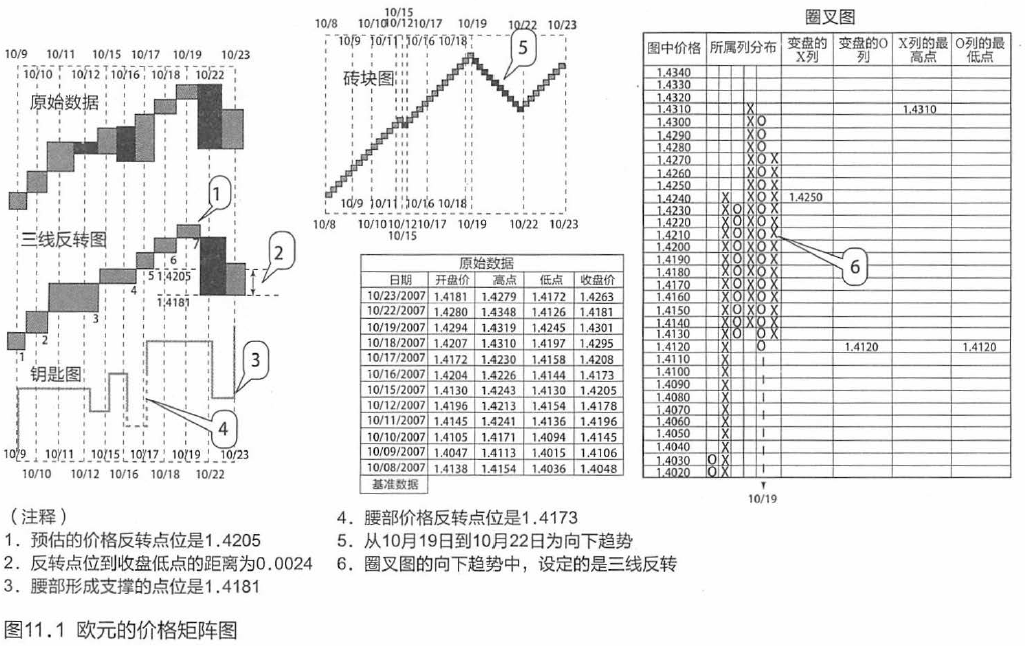

价格地标矩阵图（见图11.1）是由几个显示区组成的。左边显示的是原始的价格数据、价格反转图和钥匙图。中间显示区包括原始价格数据表，在中间显示区上部的是砖块图。右边显示的是圈叉图。这些显示区可以在一个屏幕上，也可以分成多个屏幕。最为重要的是，这样一个工具让交易者如同有了X光机或磁共振成像设备，能对价格运行明察秋毫。这种深入的分析方法是前所未有的。
当把价格数据同时转化为价格反转图、钥匙图、圈叉图和砖块图等不同形态时，交易者就能看到对关键点位或地标的提示。
让我们来深入探讨几个例子，首先从欧元/美元开始说起。将数据收集并转化为原始价格数据文档。数据传输可以是由交易平台随时提供实时数据，也可以是交易者上传。接下来，交易者可以把数据文档中的某个具体的数据点进行重点标注。被突出的数据点就会以价格反转图、钥匙图、砖块图和圈叉图的形式表现出来。实际上，交易者同时可以从四个图形的角度来将价格运行视觉化。关键问题是，每种技术图是否能生成可以向交易者传递信息的价格点位或价格地标？对于支撑位或阻力位，它们的预测是否大致相同？价格反转图中的预估的反转点位与钥匙图中阴线变阳线或阳线变阴线的变盘点是否有联系？砖块图中是否有向上或向下的砖块序列？它们与交易者所想的趋势方向是否符合？圈叉图中显示的列还是看多还是看空？价格地标矩阵图能够生成各个技术图的关键预测点位，从而使交易者可以马上就一目了然。
下面我们通过一些价格地标矩阵图的实例，可以看到这些矩阵是如何以多图协同的方式来解决问题的。
欧元/美元

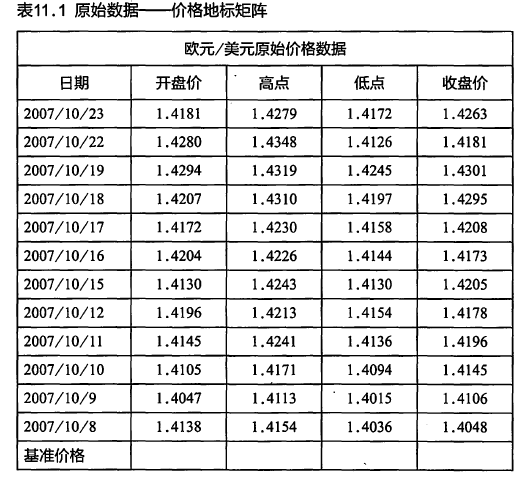

在表11.1的欧元价格矩阵图中，我们选择的样本日期是2007年10月19日。审视价格矩阵图的第一步，就应该把目光放在价格反转图上。这样做法的内在逻辑是因为价格反转图最容易对预估出的点位进行定位。除此之外，在所有这些别具风格的技术图中，价格反转图是唯一一个能够毫不含糊地预判出下一个反转点位的图形。10月19日这天，欧元/美元创下了连续第七个新高。根据反转图中预估下一个反转点位的法则，我们要倒着往回数三个柱体，得到的是1.4205，它就可以作为下一个反转的支撑位。10月23日，这个反转真的发生了。与此同时，砖块图也开始出现了向下的黑砖序列。这更加确认了市场中负面情绪起着控制局面的作用。10月22日，钥匙图在1.4181 的价位上形成了具有支撑力度的腰部。而在10月19日，圈叉图给出的信号还是对牛市行情的确认，因为那时图中显示的还是X列。我们能够看到，当价格反转图和钥匙图在指明入场的区域时，砖块图和圈叉图在对市场的运行方向进行确认。如果交易者想要卖出欧元，买入美元，其他的技术图也会对走势予以确认。除此之外，交易者还可以制定套利的交易策略，将一个卖出止损单挂在价格反转图预估的反转点位下方，同时把另一个卖单设在钥匙图的腰部上。10月23日，在砖块图中盘面出现了变化，当看到三个向上的白砖时，就到了该出局的时候。
这个例子仅仅反映了价格地标矩阵的功能。在可以上网新的版本中，你可以去点击任何一个过去行情中的时点，都会显示出生成这四种图形的界面。
黄金

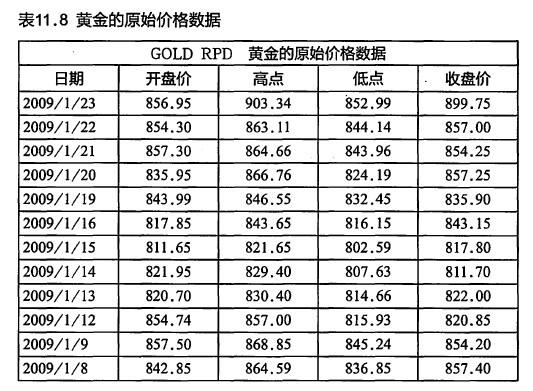

黄金交易者在价格地标矩阵里就可以从四种技术图形的角度来看待价格运行情况。图11.2中的样本是从价格原始数据表中抽取的，这是将它们按矩阵法则转换为价格反转图、钥匙图、砖块图和圈叉图的价格地标前的样子。

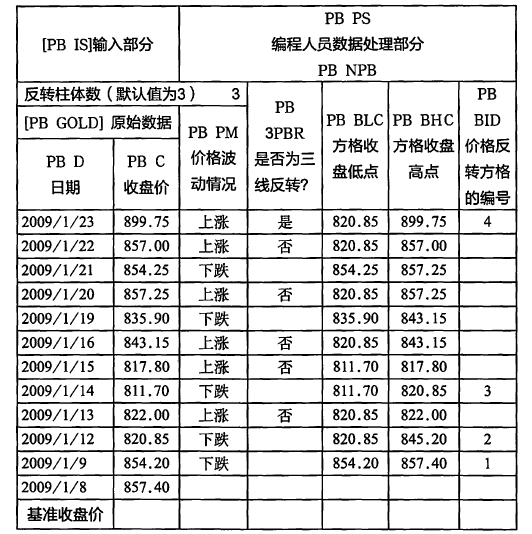

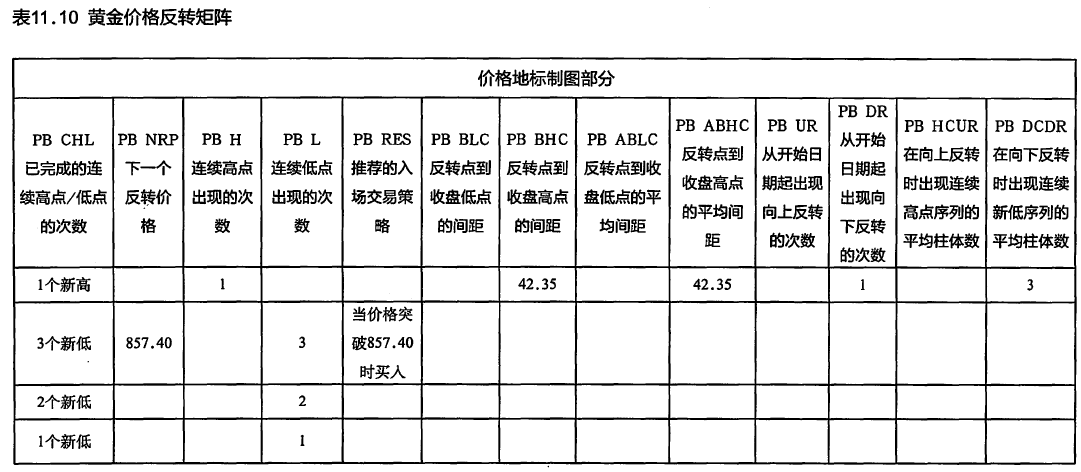

第一个图是价格反转图，在输入部分是让交易者有机会进行各种设置。而处理部分将帮助程序员将数据转换为价格反转图（见表11.9）。黄金价格地标矩阵的制图部分（见表11.10）则通过一些关键性条目，对价格反转图进行量化分析。

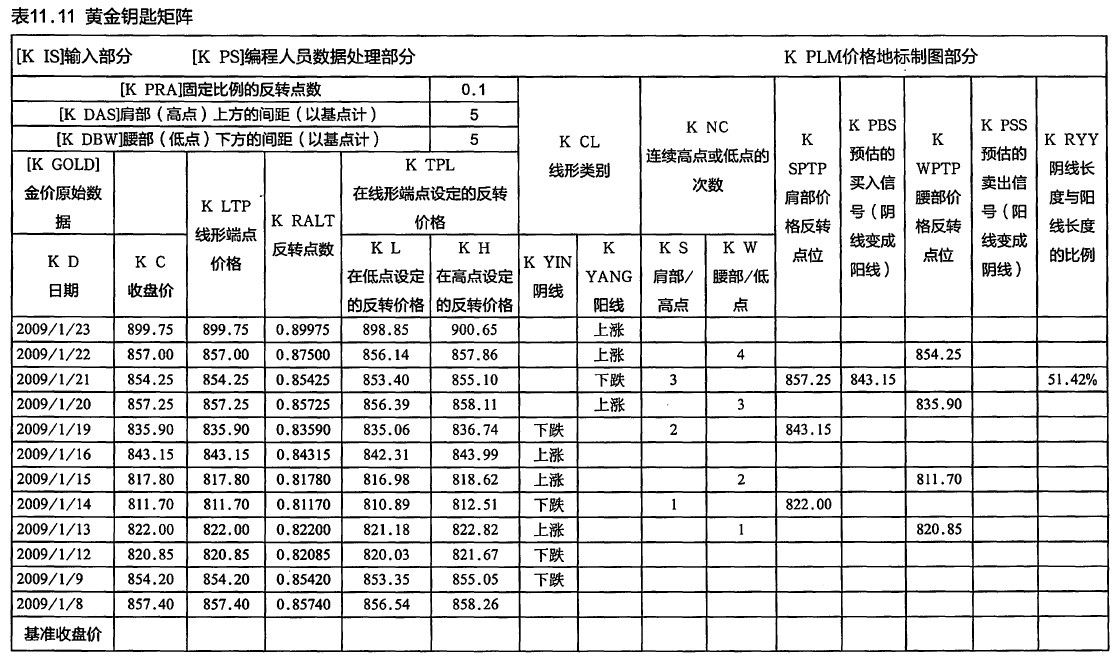

同样的原始价格数据还能转化为钥匙图的数据矩阵（见表11.11），它可以生成钥匙图中的金价价格地标。

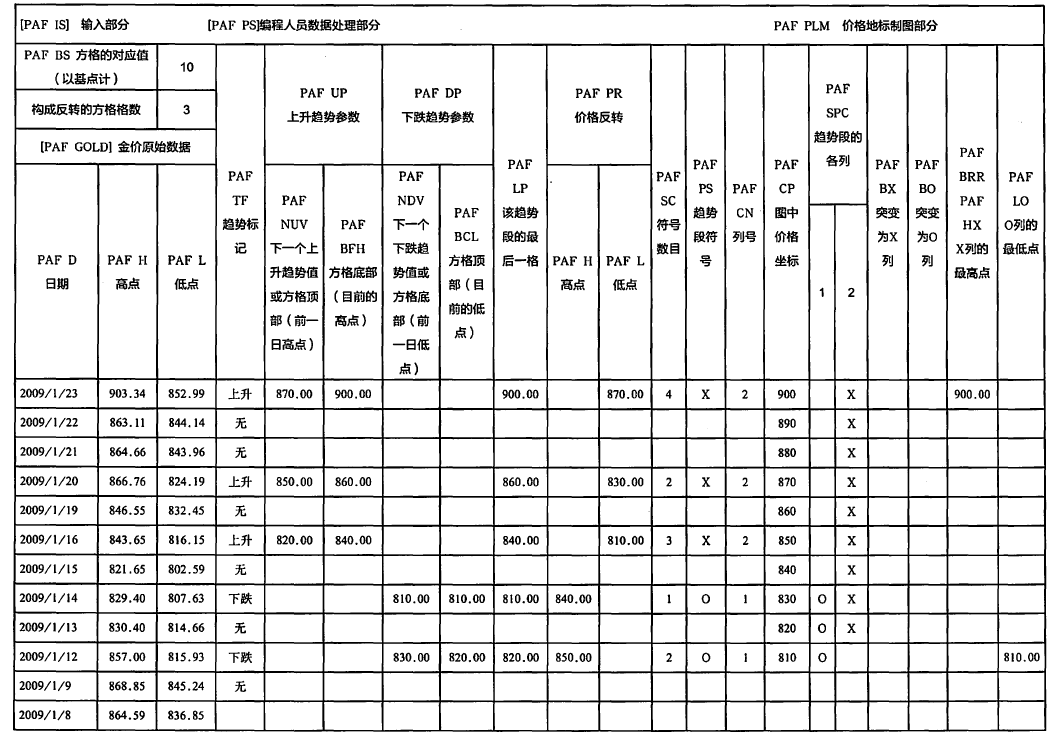

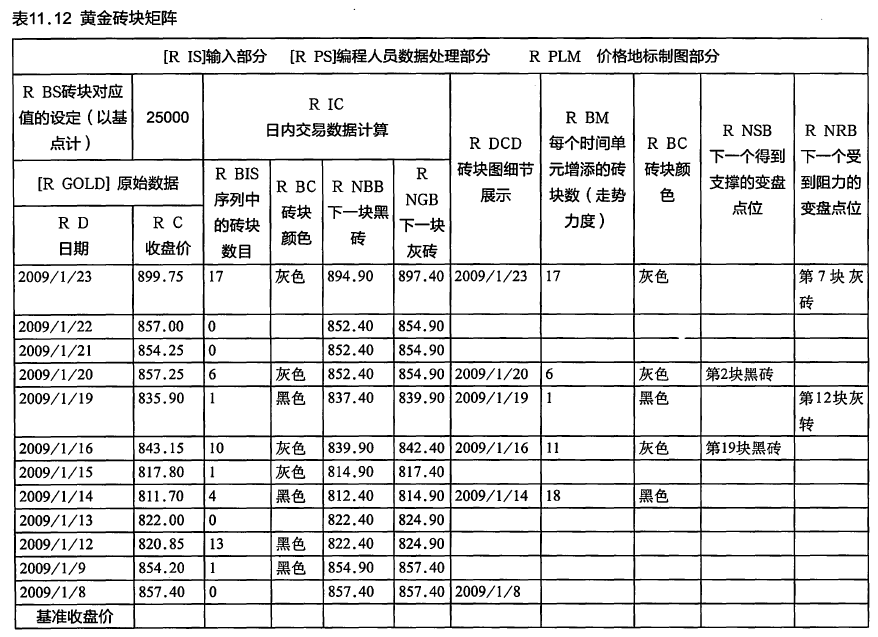

砖块图的矩阵（见表11.12）和圈叉图的地标矩阵（见表11.13）也能立刻生成与这两种技术图形相关的数据。

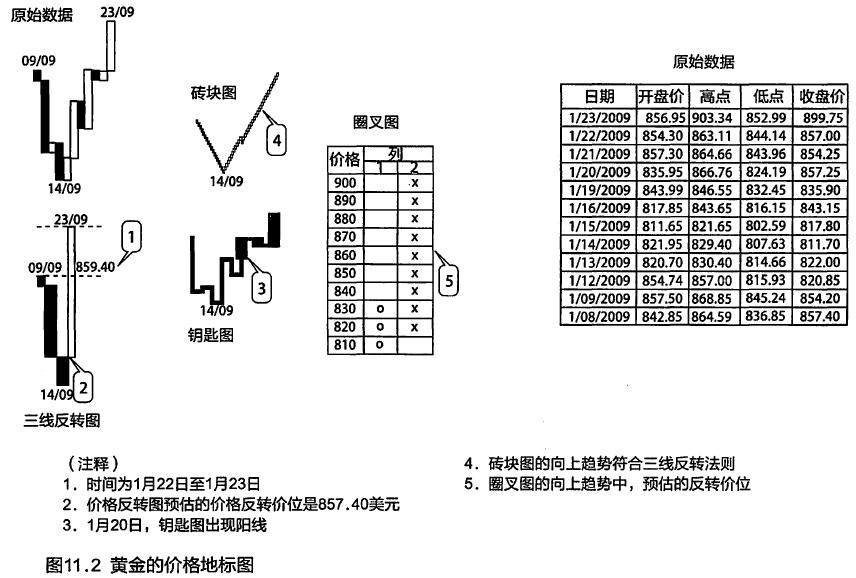

接下来，价格地标矩阵的所有组成部分就会被转换与整合成价格地标图，该图将汇集四种技术图形的价格反转点位、支撑位和阻力位等关键点位，放在一起进行展示。比如，在图11.2的黄金价格地标图中，2009年1月14日，价格反转图预估出金价在857.40美元时会发生向上的反转。2009年1月20日，钥匙图显示在同一价位，阴线转变为阳线。而在同一时间，圈叉图也出现了从X列到O列的变化。砖块图在此期间也保持着向上的趋势。所有这四种技术图形的价格地标都确认金价的后市转为走牛。
原油

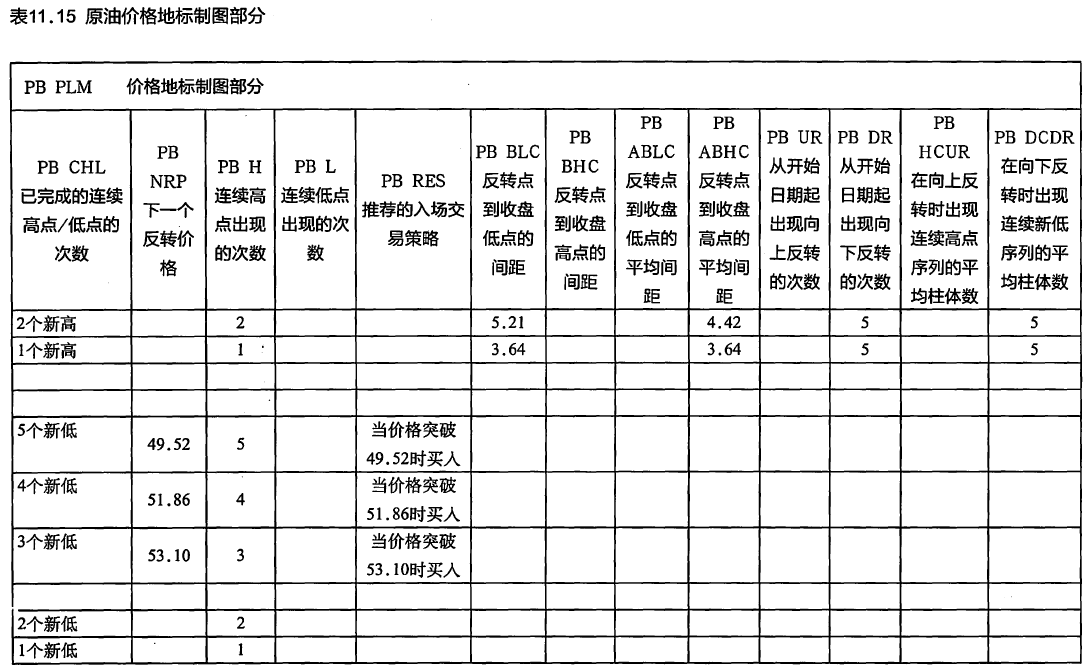

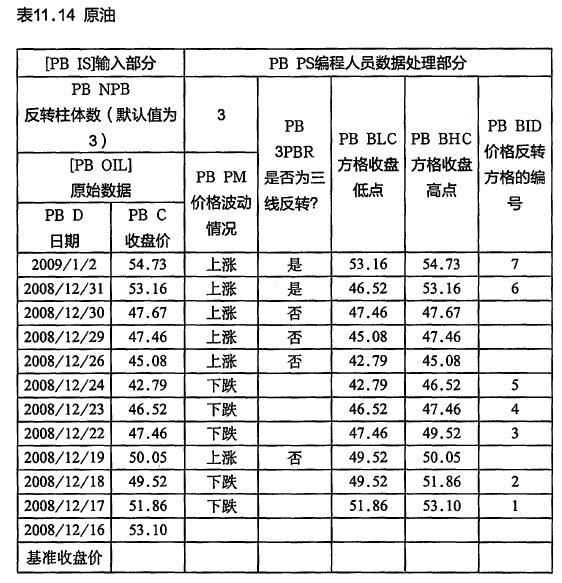

在价格地标矩阵中，原油的价格运行也是通过类似的方式合并在一起反映出来的。表11.15和表11.16分别为原始数据的输入部分和数据处理部分，即把原始数据转化为编程所需的各项重要的分类数据，而在价格地标图中，显示的是价格反转图、钥匙图、砖块图和圈叉图，及其各自关键的点位。

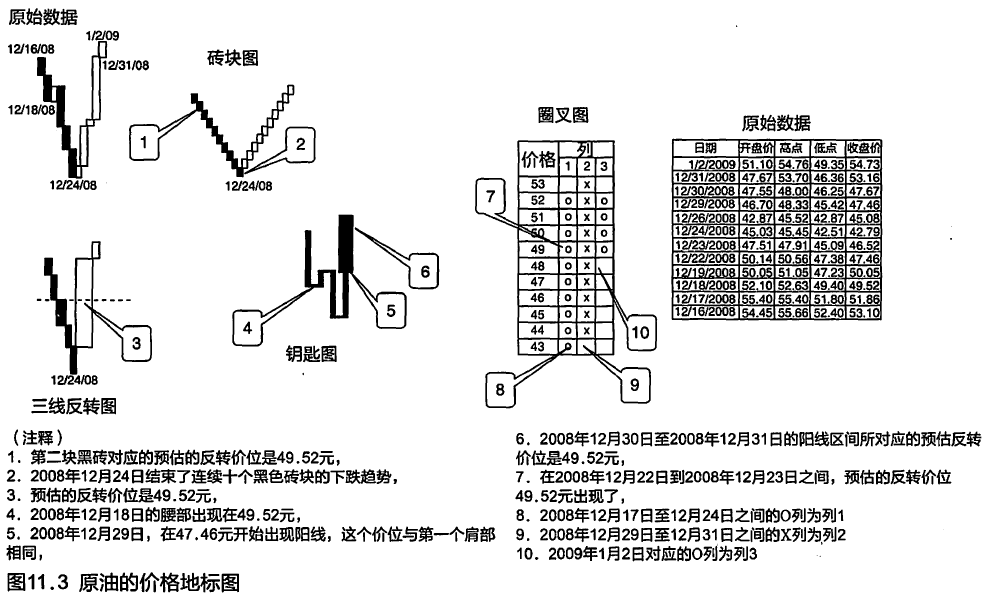

在原油的价格地标图（见图11.3）中，交易者还是会像看其他地标图那样，先从价格反转图的预估反转价位开始看起，然后运用钥匙图和砖块图给出的提示对该点位加以确认。在这个例子中，我们看到的是，2008年12月24日，原油的价格反转点位预估会在49.52元出现。因此，那些看多后市的交易者会考虑将这个价位视作一个重要的入场点位，而把买入止损单的点位设在这个点位之上也是有充分理由的，当反转柱体
表11.9价格反转图的输入和处理部分
突破这个价位时，止损单就会成交。另一个办法是以市场价下单。钥匙图同样也在49.52元出现了反转，腰部的形成也显示出这里的支撑作用。而这次反转出现在2008年12月18日，也就是在价格反转图做出反转预估之前。这也是个如何将几个技术图形融汇贯通的例子。在交易术语的解读中，价格反转点位对腰部的突破就相当于是价格找到了支撑的表现。在钥匙图中，2008年12月29日，阴线在47.46元开始变成了阳线，这也显示出市场情绪的转变。在这个例子里，钥匙图比起价格反转图来说，更早地发出了买入信号。交易者还可以更激进一些，在阴线变成阳线的时候就以市场价入场。我们再来看看砖块图，它实际上在12月24日进入到了多头序列，扭转了之前连续十个黑砖的下跌序列。实际上，当别的图形出现空翻多的反转时，圈叉图还是处在O列当中，它直到12月19日才出现了X列。结合这个原泊的例子，可以看出，对于做多的人场策略，价格反转图、钥匙图和圈叉图是能够相互之间进行确认的。
德国DAX指数与价格地标矩阵

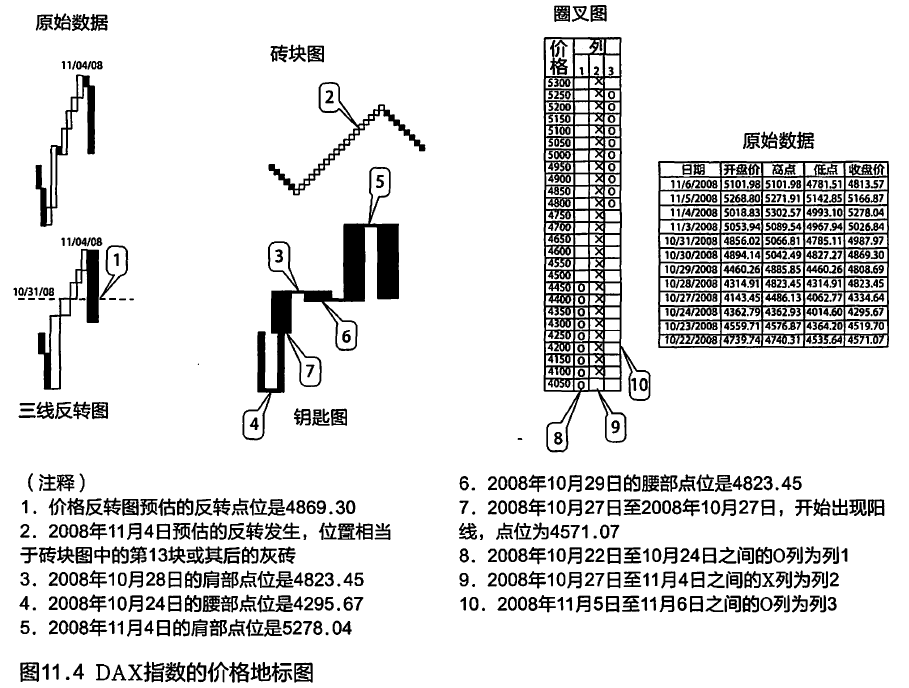

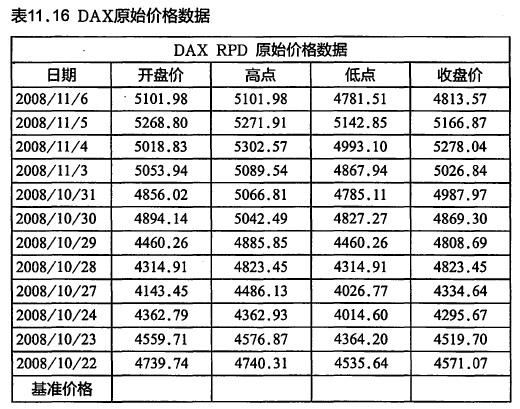

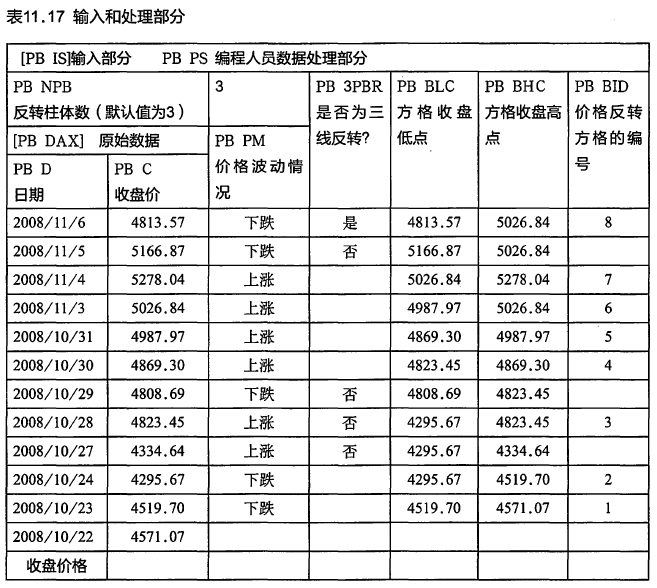

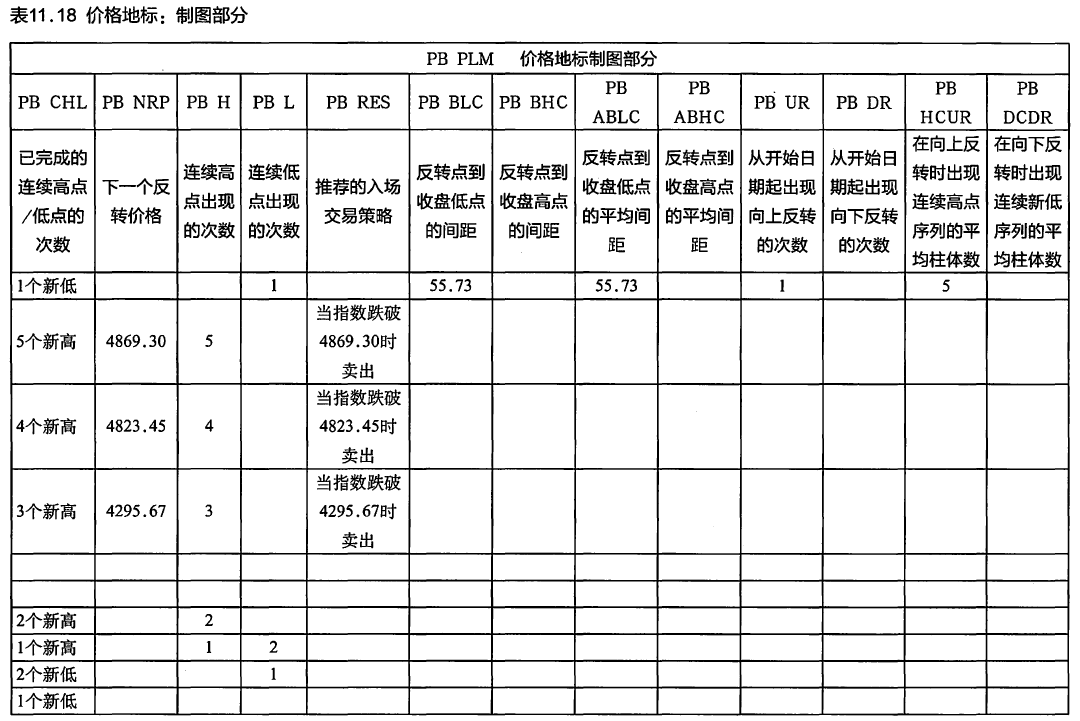

从全球的金融市场来看，德国DAX指数都算得上是一个重要的指数，因为它追踪的是30只德国蓝筹股的走势。从表11.16、表11.17、表11.18和图11.4，我们把样本数据用于构建价格地标矩阵。
价格地标矩阵生成了一张综合性的图，其中的价格反转图在2008年10月31日发出预测，反转的点位将会是4869.30，结果这个点位在11月4日就达到了。我们注意到，钥匙图在10月31日的前几天，即10月28日，就在4823.45形成了肩部。这意味着交易者不想在这个价格反转的点位进场。如果反转的点位比这个肩部还低的话，那么它的力度会更大些。砖块图中出现黑砖是在11月5日，也就是在价格反转发生之后。这样看来，要是交易者当初已经进场的话，可以按照砖块图的信号来加仓。圈
叉图的图形在11月4日还处在X列中，但是11月5日就变成了O列，从而进一步确认交易者可以进场做空了。
标普500指数的价格地标矩阵

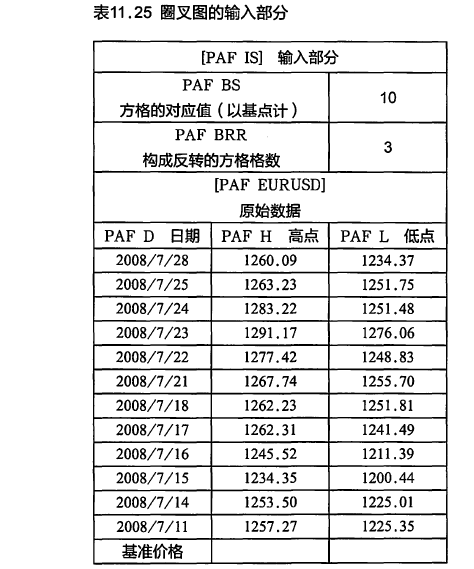

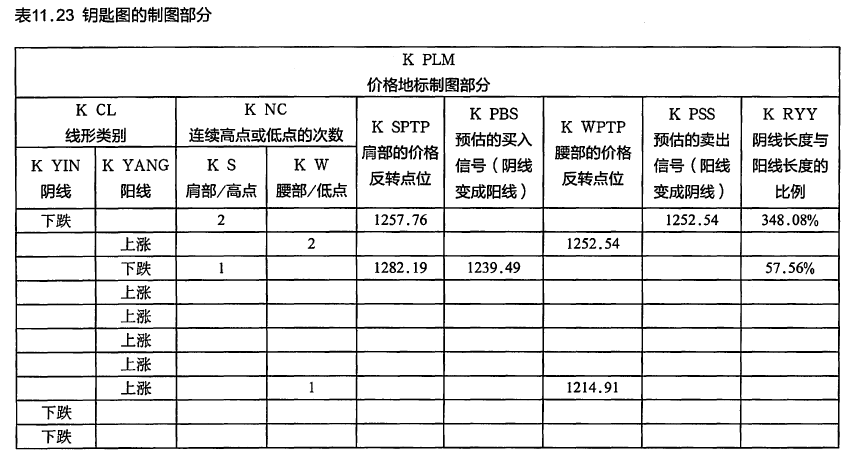

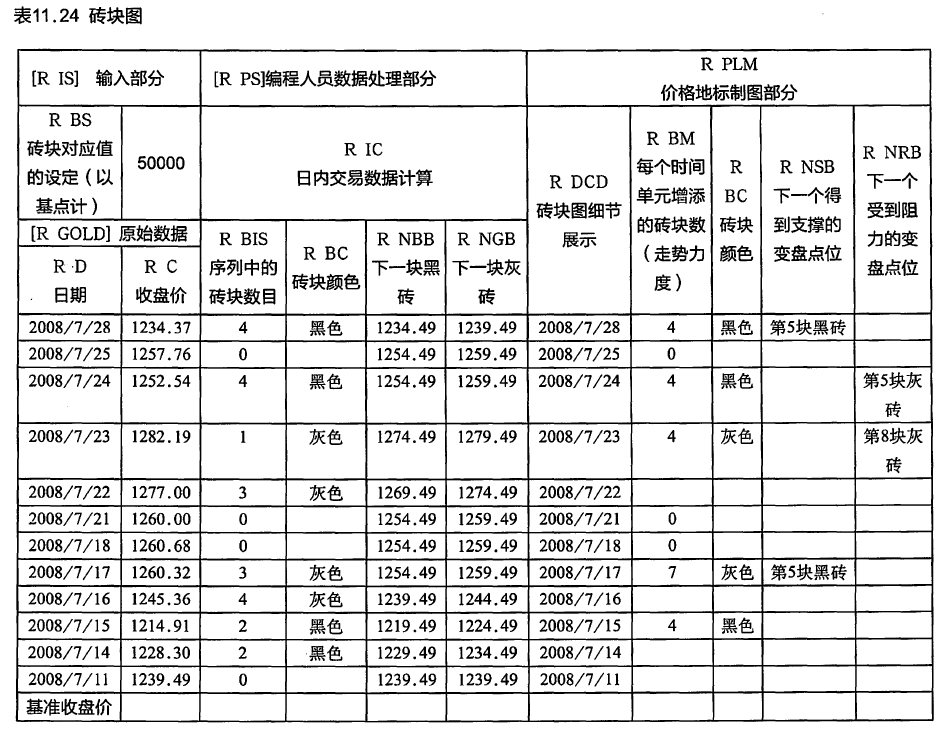

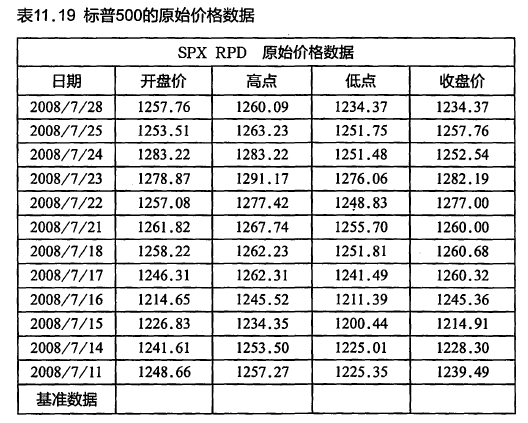

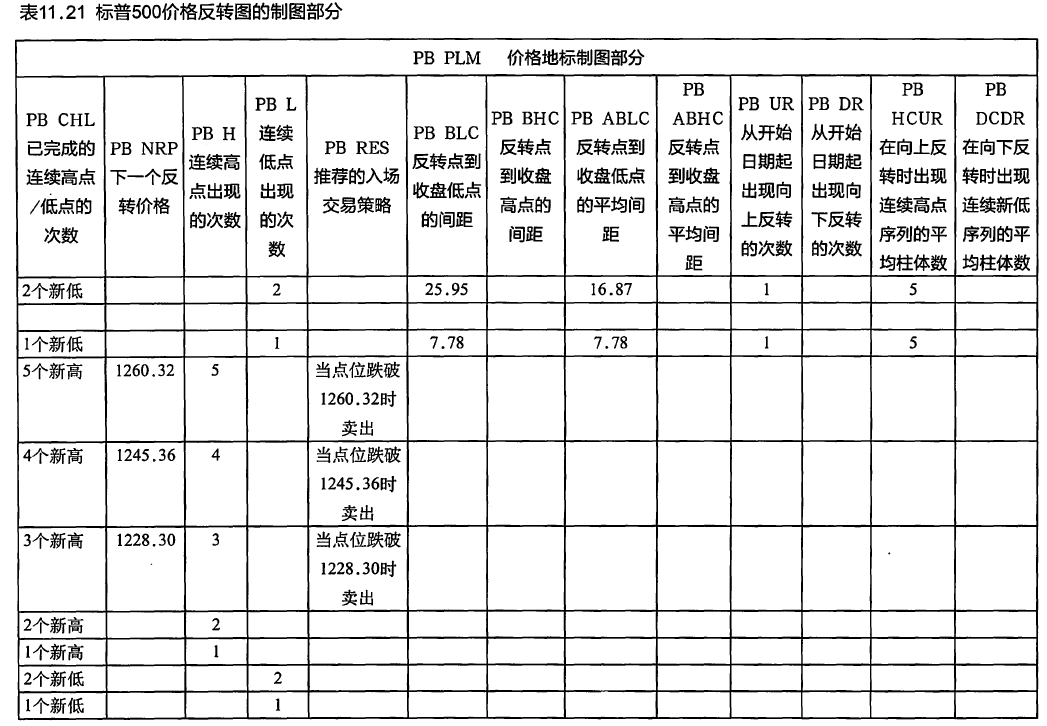

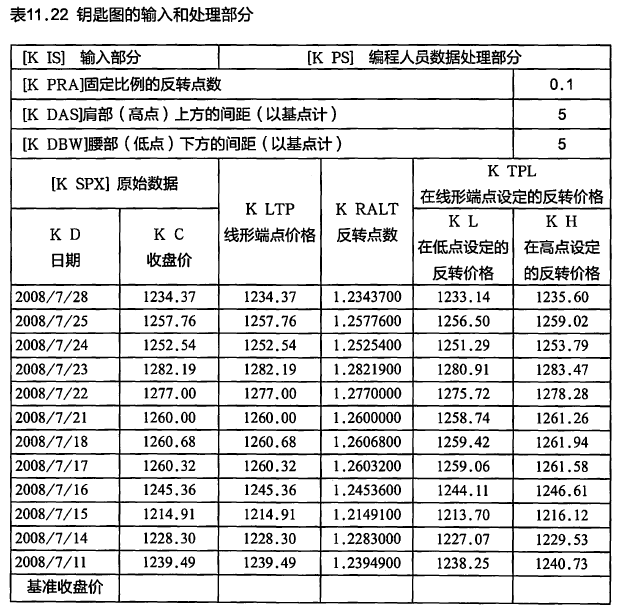

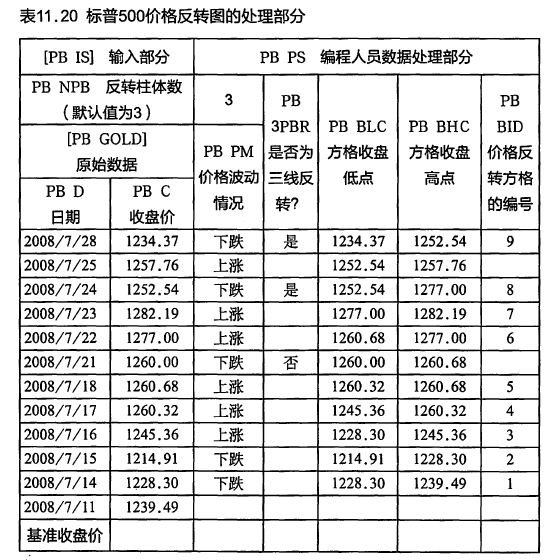

我们如何能在这些技术图形的信号帮助下来交易标普500指数呢？让我们来看一下标普500指数价格地标矩阵的样本数据。我们首先要输入原始的数据（见表11.19）。这些原始数据会转化为各个图形中的信号。这里会有分别与价格反转图（见表11.20-21）、钥匙图（见表11.22-23）、砖块图（见表11.24）和圈叉图（见表11.25）等相对应的矩阵。
标普的价格地标图

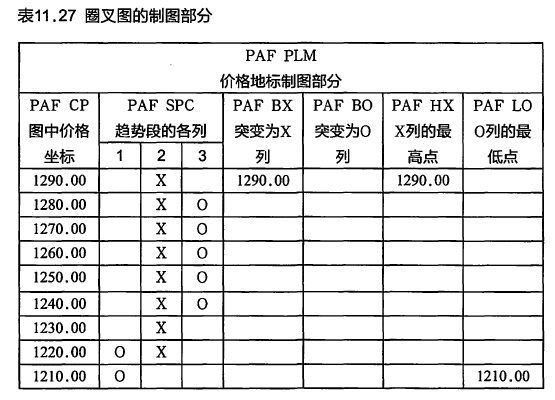

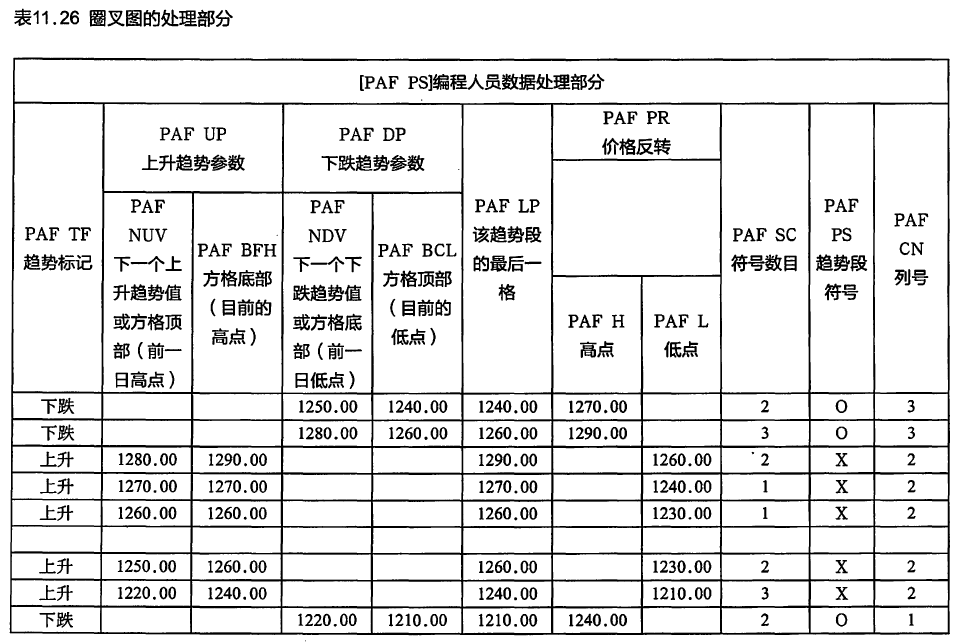

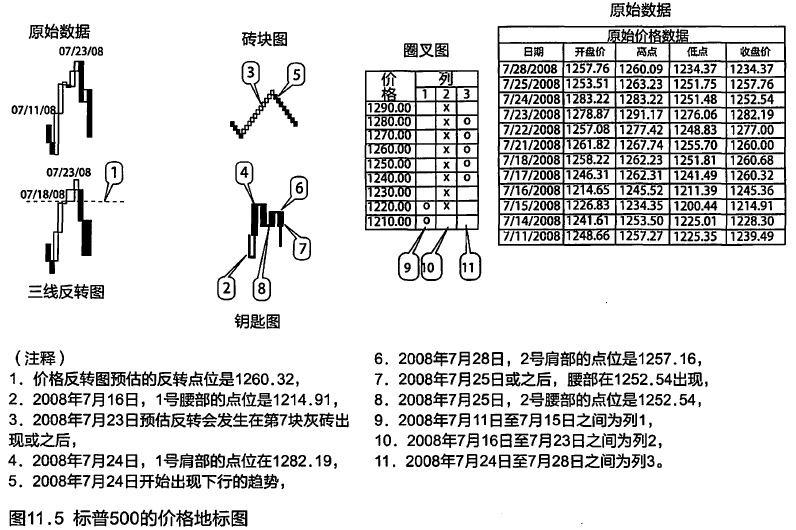

我们也把价格地标这个概念用在标普指数上（见表11.19-27和图11.5），首先注意到的是，价格反转图在2008年7月23日发出预测，反转会在1260.32点发生。在这个日期的前后，钥匙图中出现了很多的肩部反转，显示指数走得不太稳定。还有一点很重要，那就是7月28日，钥匙图在1257.16点形成了肩部。而这个肩部在价格反转图预估的反转
点位之下。既然肩部的形成就意味着这里指数有压力，我们看到在预估的反转点位下方，指数发生了向下的反转。交易者需要等待卖出信号的发出，即阳线转变为阴线的时候。这在7月25日，当标普的点位到了1252.64的时候发生了。砖块图在7月24日出现了向下的反转。而在7月24日到28日之间，圈叉图中形成了O列。
关于价格地标矩阵的结论
对于这样一个将价格反转图、钥匙图、圈叉图和砖块图整合在一起的最佳方式，我们有如下重要几点要讲。首先，从逻辑关系上来说，价格反转图应该是该分析方法的启动点，这是因为价格反转图是它们当
中唯一一个可以预估反转点位，指出反转位置的技术图形。这就意味着钥匙图、圈叉图和砖块图扮演的角色是确认它们的信号是否与之重合。而交易者对这些信号的看重程度会各有不同，这还要取决于交易者采取什么样的交易策略。那些长期持仓的交易者在寻找建仓时机和波段机会时，会关注价格反转图预估的反转点位，而日内交易者则会更多地去看钥匙图、圈叉图和砖块图发出的信号。
在本章中举的这些例子，只显示出了在一个价格点的情况。对于可以上网的版本，交易者可以点击任意一个价格点，就可以看到我们说的这些矩阵之间的各种关联，而且，交易者也不需要费劲去找每个技术图形中的重要点位，因为系统会自动对它们进行重点标注。
价格地标矩阵这个概念也为下一代智能图表和工具打下了逻辑方面的基础。矩阵是可以通过编程来解决一些关于市场情况的问询，并对于关键区域做出提示，比如价格反转图中预估的反转点位与一些关键技术指标发生重合，如移动平均值或是斐波那契阻力位，那么该数据单元就会被重点标注出来。对于钥匙图来说，当阴线变成阳线，或是阳线变成阴线的时候，如果与上述类似的技术指标重合的话，也同样会对该点位进行重点标注。如果圈叉图中的X列或O列出现在了45度角的趋势线上，交易者也会得到提示。再比如砖块图，当它的黑砖或灰砖序列与布林线的轨道线出现重合的现象，系统也会给出类似的提示。该矩阵变得更智能化的潜力很大。
有个问题经常会被问及，那就是将价格反转图、钥匙图、圈叉图和砖块图等整合为交易系统是不是我们下一步要做的事。这样的系统可以通过遗传算式来进行构建和开发，实际上它的原理是要从过去的错误中吸取教训。而回溯式测试的使用空间很有限。有个比它好得多的方法，它就是前瞻式的测试，也就是让交易处在受到监控的交易计划中，这样的设计可以让系统对实施计划中暴露出的弱点进行出击。不过，最好的方法不是进行这样前瞻式的测试并生成一个交易系统，而应该是对交易者进行提示。交易提示比交易系统更靠谱，因为这些提示属于提早的警示程序，会避免任何一个交易系统中都有的致命缺陷，即不能够捕捉到对价格有影响的所有变量。这些提示让交易者能使用人工智能来体察到影响市场的任何细微的变化，这远比那些交易系统的功能强大得多。
